Dags för nästa steg; elektrolytkondensatorer åldras inte alltid med äran i behåll som jag nog har nämnt tidigare. Jag bytte den i PSU’n men när vi ändå är i gång så kan jag lika gärna byta ut kondensatorerna på modermodemet också. Kvalitetskomponenter var ingen prioritering på Commodore Business Machines… Beställde kondensatorer (och några andra saker) för 5 GBP från den glada retroentusiasten Phil Ruston i England. Löda bort 29 år gammalt lödtenn var lite bökigare än vad jag trodde, men skam den som ger sig, jag blir bättre och bättre med tennsug och lödfläta. C&4’an har fått sig en rejäl uppfräschning nu och borde klara sig fint!

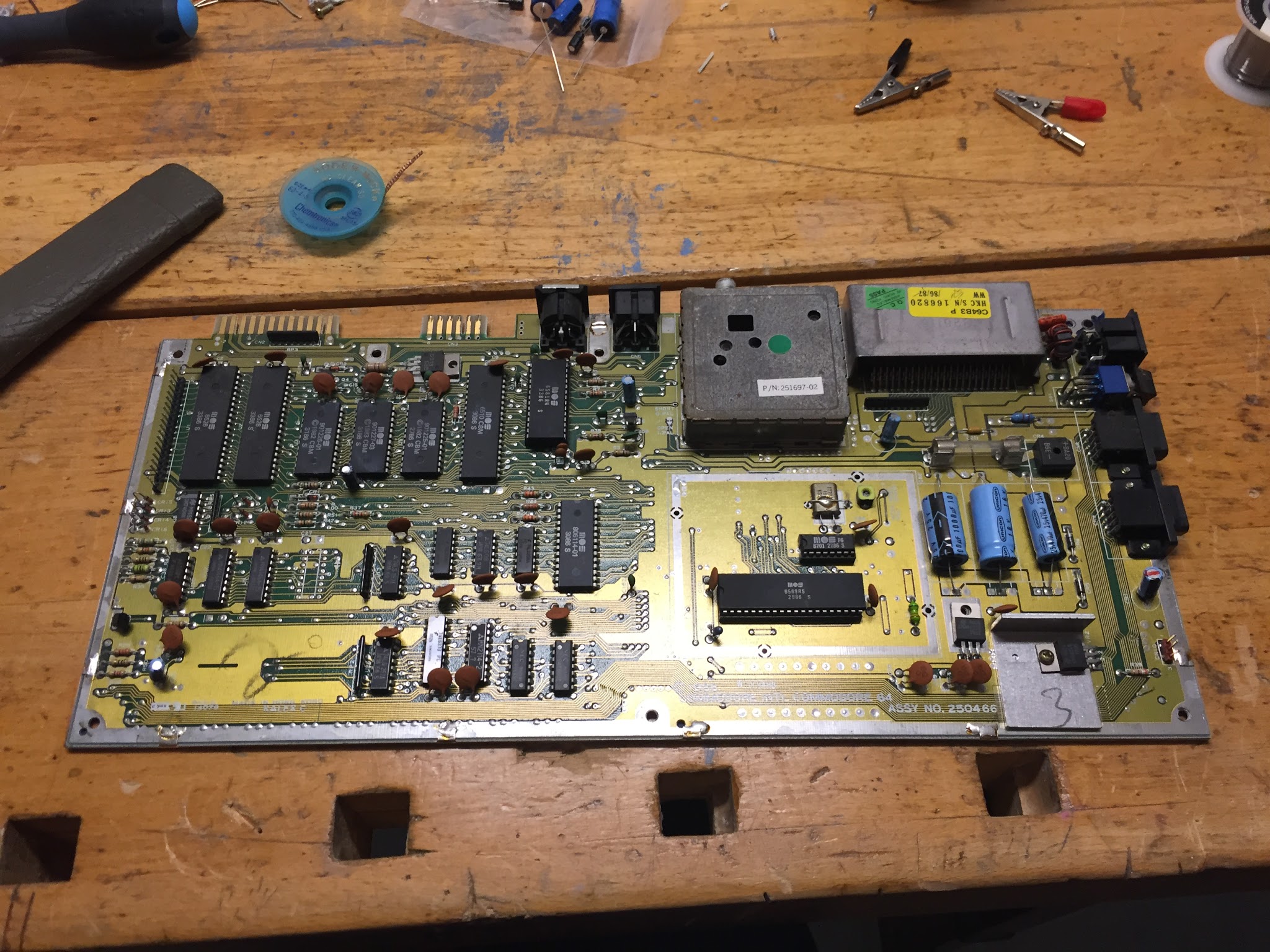

Så är modermodemet utplockat från datorn, tre stora kondensatorer i strömregleringen till höger och 5 små spridda över kortet. Anar inte vad de små gör, men något bra är det säkert :)

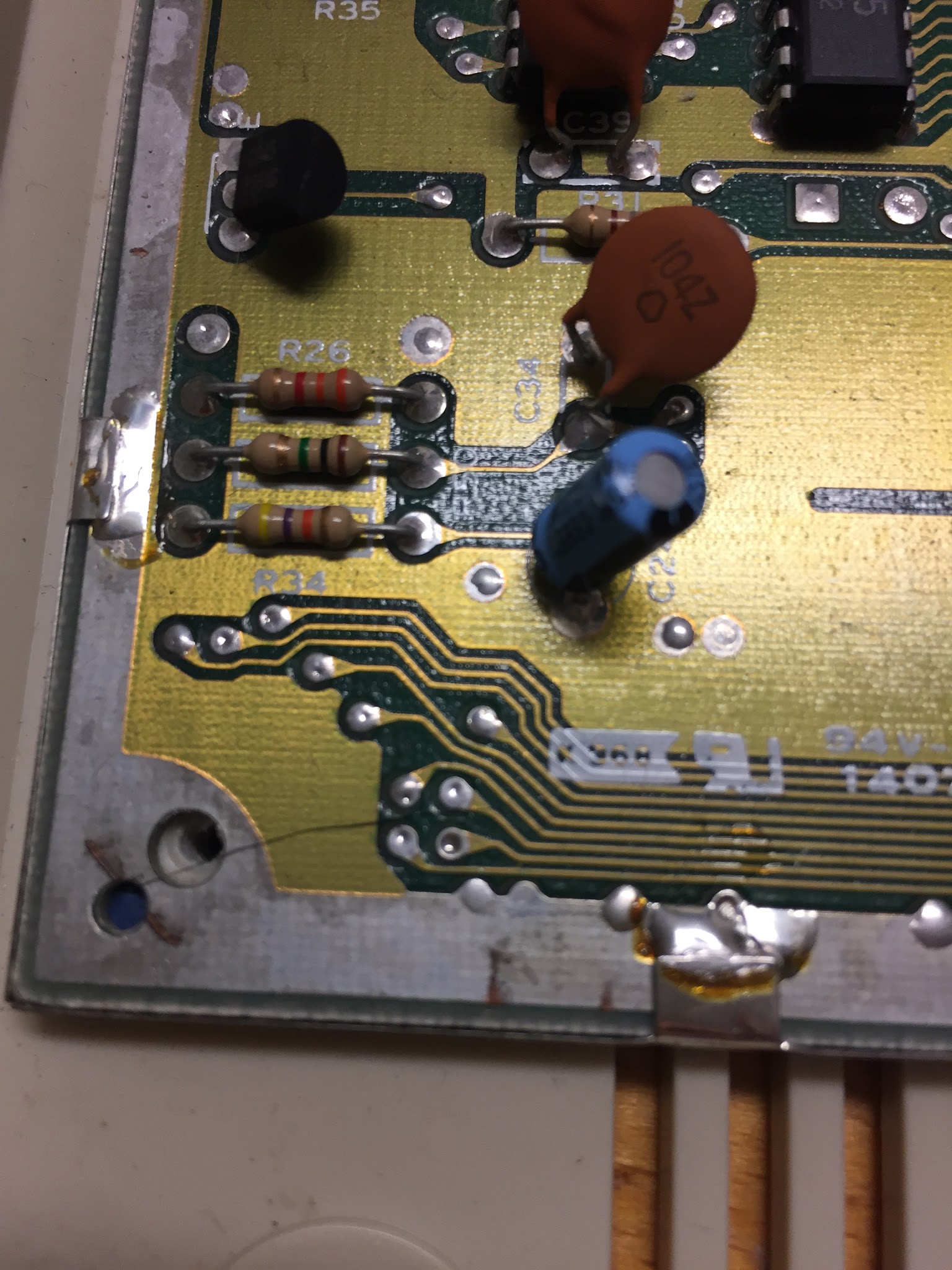

Kretskortet har en plåt under sig, antagligen som förstärkning och skydd. Mellan kretskortet och plåten ligger ett lite tjockare papper som ser till att allt inte bara kortsluts, simpelt och billigt. Plåten under är fäst med 12 uppvikta öron och en massa lödtenn, märkligt sätt att sätta ihop sakerna, men det var väl också billigt?

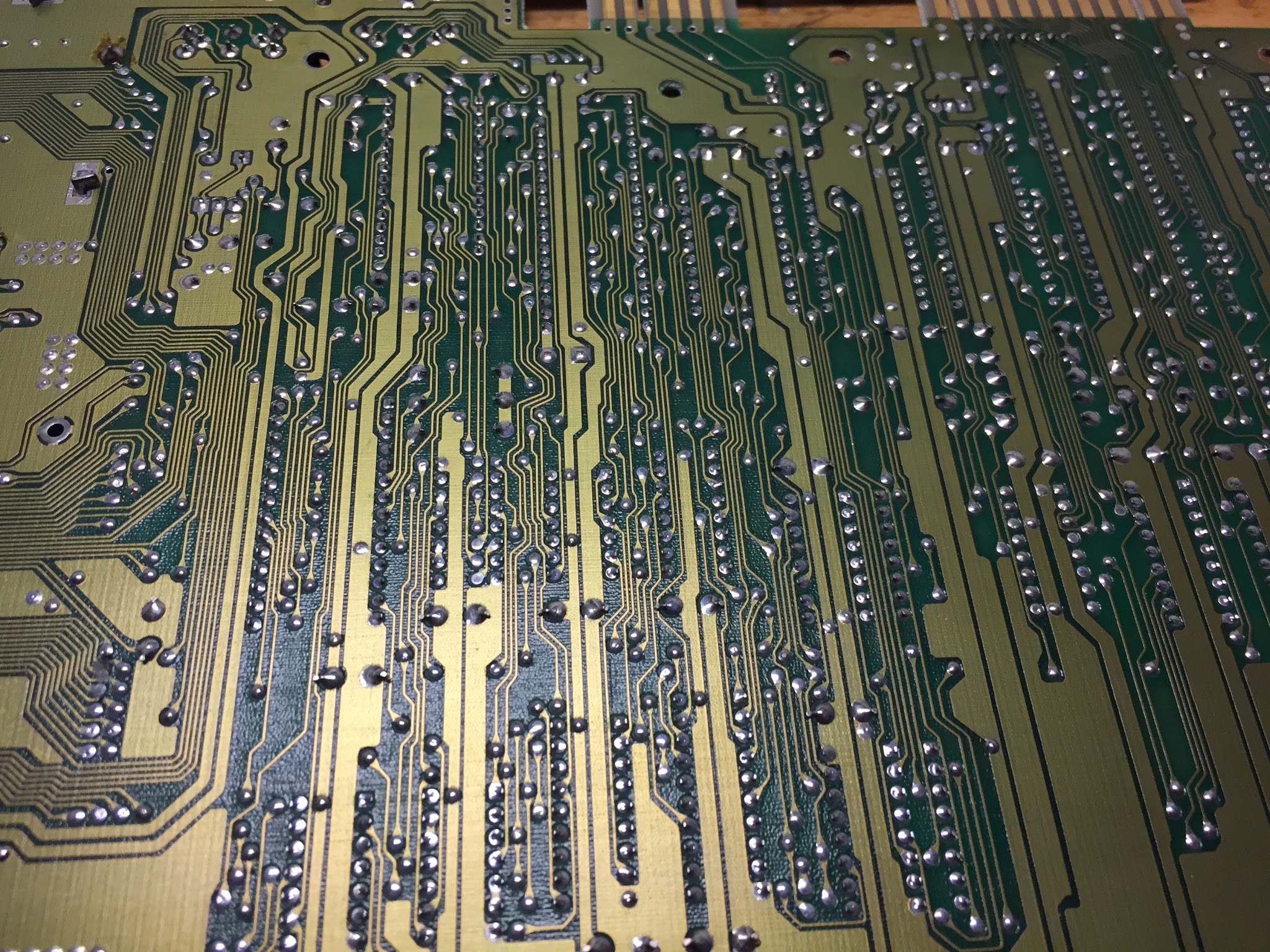

Undersidan på modermodemet, det gäller att hålla tungan i rätt mun när man jobbar här. Inte skada lödbanor, inte värma för mycket så att andra komponenter tar skada. Men värma så pass att tennet smälter helt. Sen fort som fan fram med tennsug och få bort det hela.

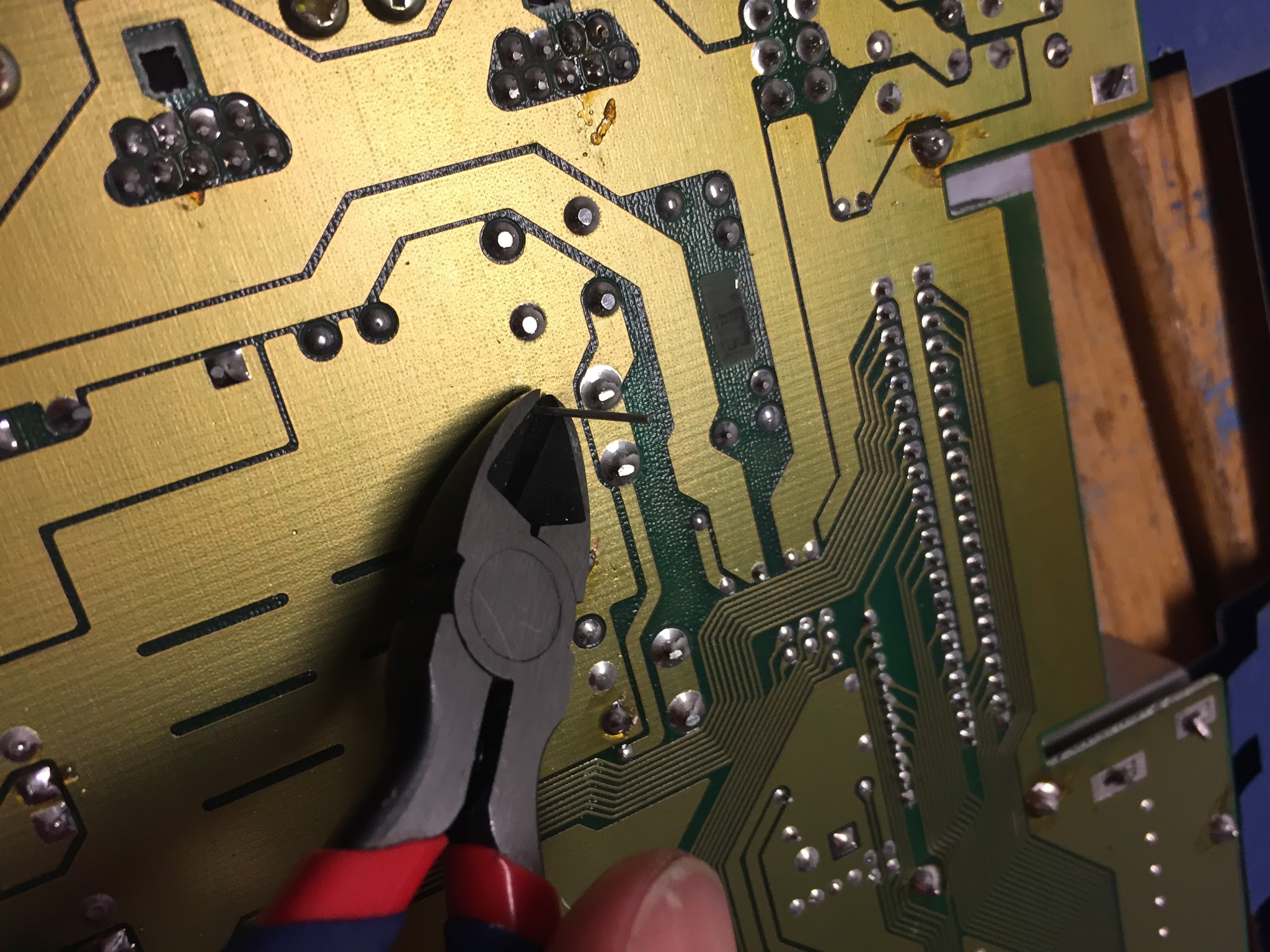

Knpisa bort benen på de nya kompomenterna.

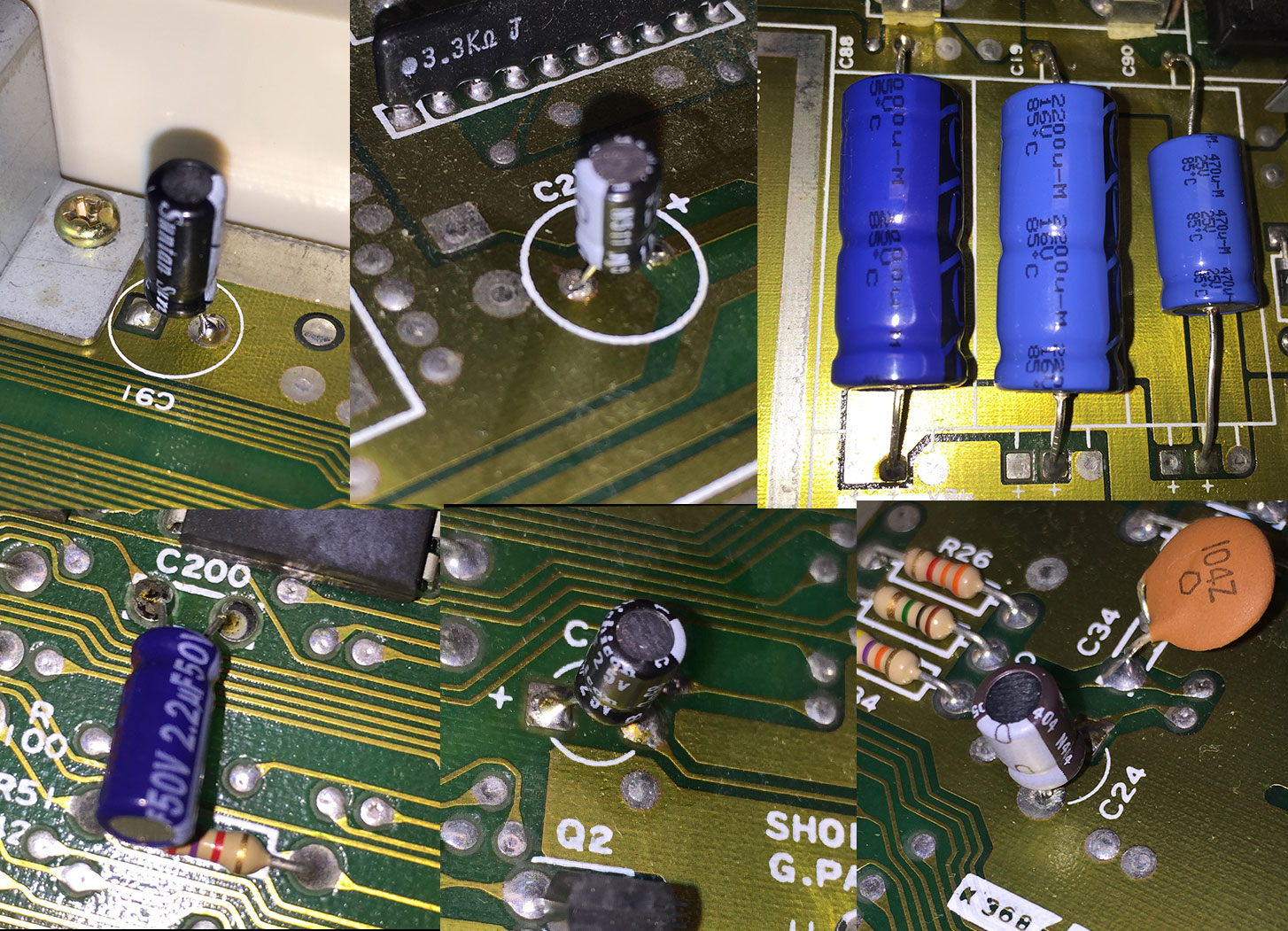

Utbytta kondensatorer!

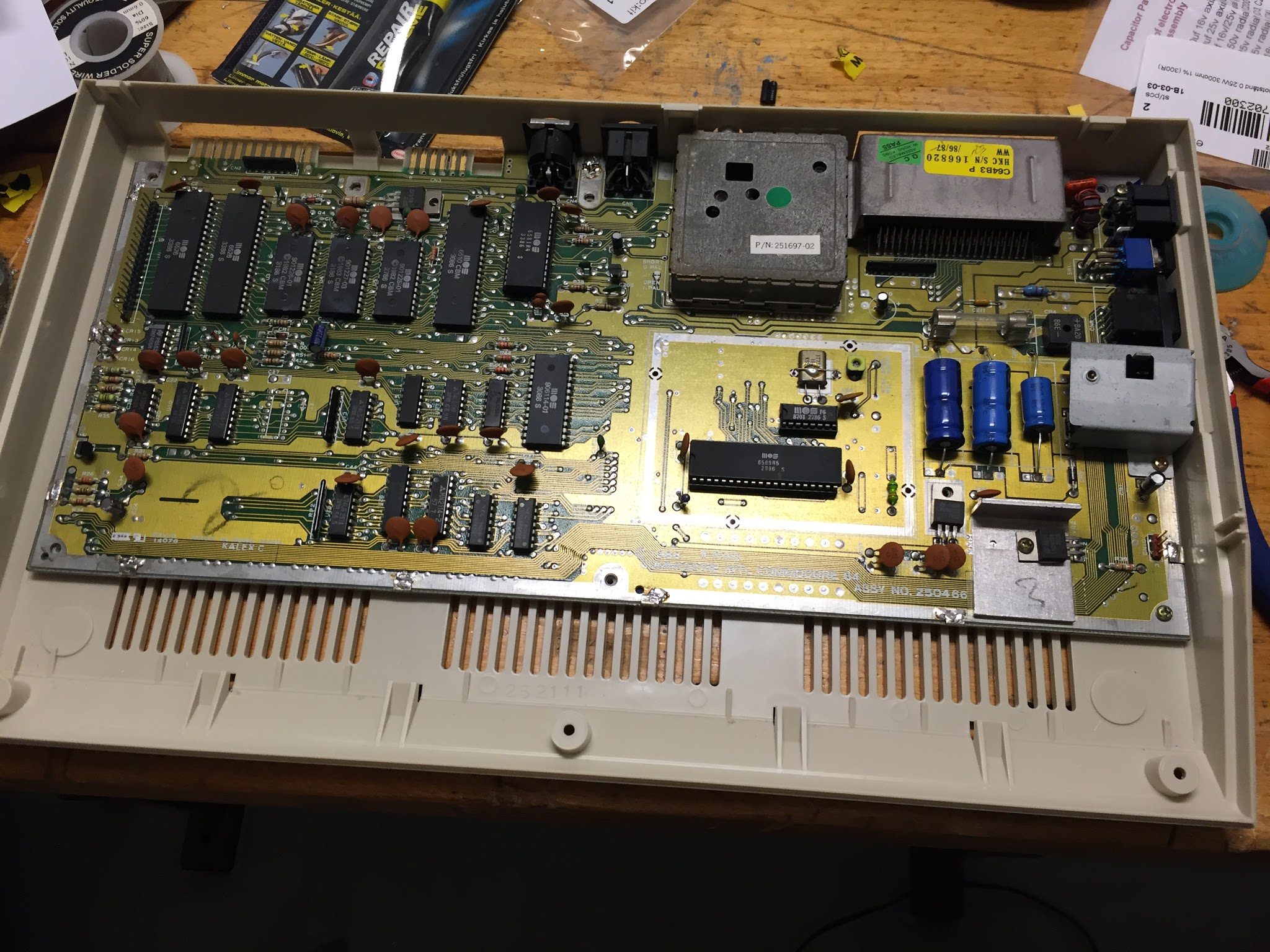

Nyrenoverad och glad!
